造一个微型的 GNSS 授时时钟服务器

作为一个力求做到准时的人，我总是希望能获得较为精准的时间。

通常来说，许多设备都内置有 NTP 客户端和默认的服务器池，使用这些公开的服务就能获得相对较为精确的时间；但这依赖于可靠的互联网连接，且需要这些服务器能够正常工作。作为一个家里有数据中心的人，我希望能拥有一个离网也可用的授时服务器，以在尽可能获得更精确的时间的同时，能多一道在不可抗力出现时依然能获得精准时间的备用方案。

方案与模块选择

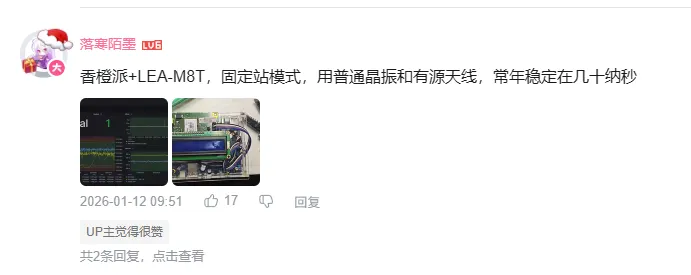

GNSS 卫星授时方案作为一种常见的离网授时方案，它具有时钟精度高、覆盖范围大、容灾能力强的特点，这使得它被广泛应用于各种需要精确时间的设备中。但一个全新的高精度卫星授时模块的价格并不便宜，加上其他周边电路设计以及宿主服务器的价格就更为高昂了，也因此市面上廉价的成品 GNSS 授时服务器并不常见，我的计划也一直处于被搁置的状态。直到前几天我在网上随意冲浪时，一个视频的评论引起了我的注意。原评论的内容是使用 LEA-M8T 模块板配合香橙派的开发板搭建了一个授时服务器，并附上了一张图片作为参考。

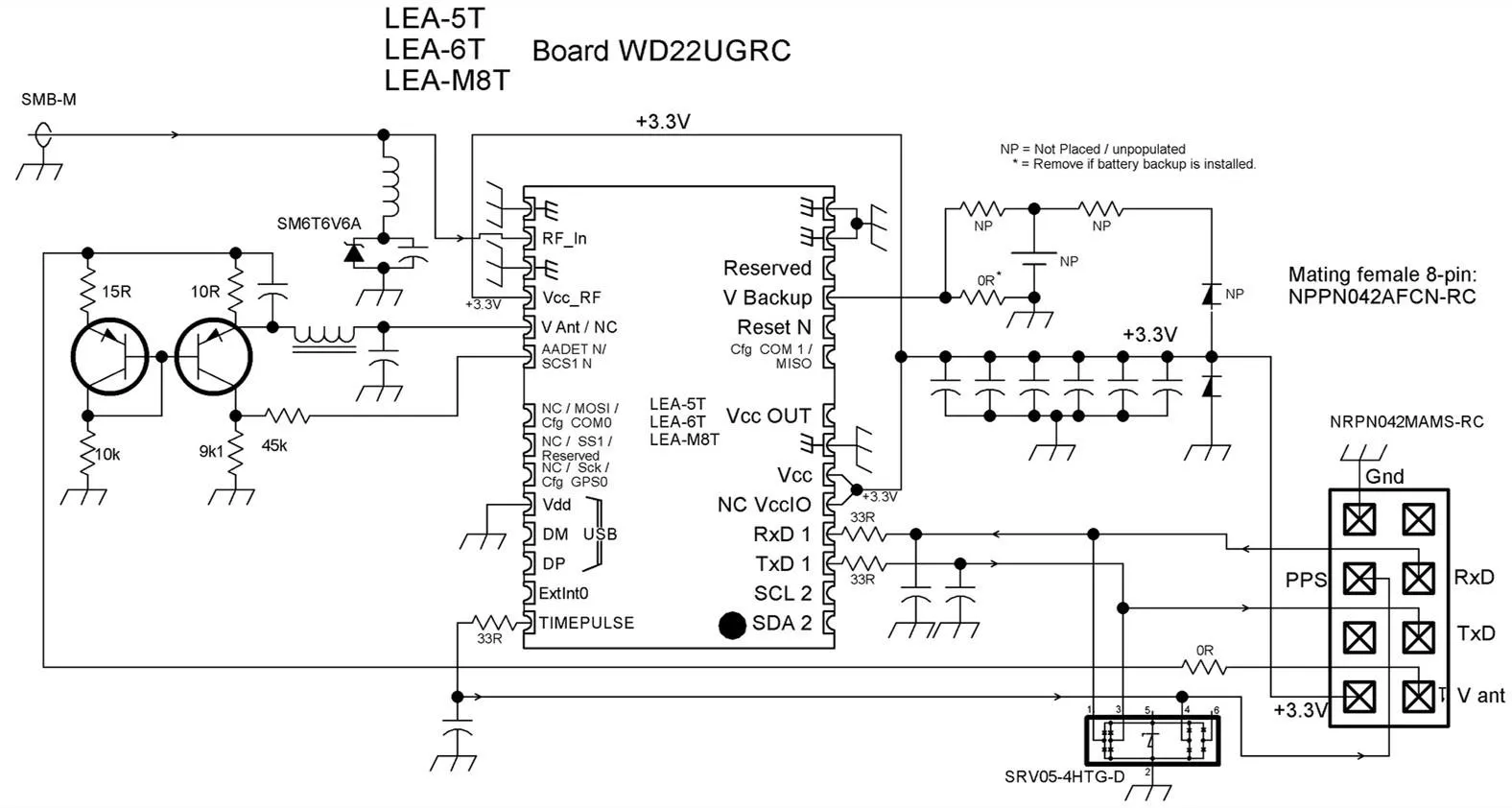

参考附带的图片配合着关键词搜索，很快我就找到了 WD22UGRC 这个模块板，以及对应的一些资料：它似乎是从华为的 BBU UMPT 设备上拆下来的授时模块，连接用的排针是 2mm 间距的小杜邦（不确定它的规范名称是什么），天线端使用的则是 SMB 接头（可转接成常见的 SMA ）。它的原理图如下：

+3.3V 和 Gnd 是芯片电源， V ant 是天线电源（和芯片共地）， PPS 是锁定后输出秒脉冲的接口， TxD 和 RxD 则是使用 UART 协议进行通信的数据端。

我还找到了一篇使用这个模块搭建授时服务器的博客： Revisiting Microsecond Accurate NTP for Raspberry Pi with GPS PPS in 2025

博客中使用的开发板是 树莓派 5 。对于授时服务器来说它的性能有些过剩，并且最近连续几次的价格飞涨让它称不上是一个合适的选择。在已知香橙派可用的情况下，一个便宜但又恰好够用的开发板选择是什么呢？

我选择的是 LicheeRV-Nano (E) ，它有网口，有排针，这就足够连接到 WD22UGRC 模块板了。它有一个官方支持的基于 buildroot 的构建仓库，并且有比较清晰详细的说明文档，这使得基于它进行项目构建成为了可能。它的排针规格是标准的 2.54mm ，使用标准的杜邦线头就可以连接。

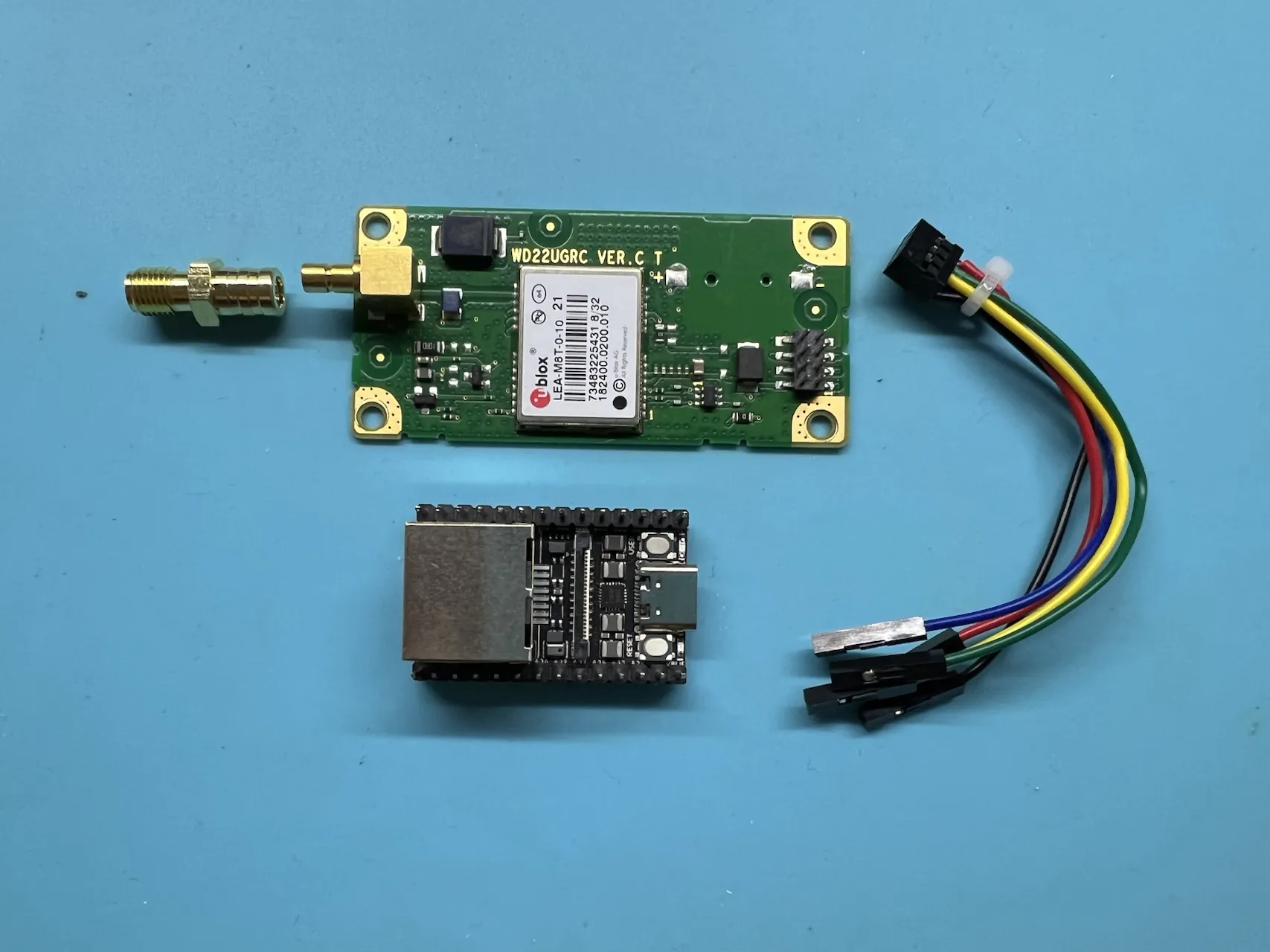

找齐了资料之后，把需要的物品都下单，稍微等几天的快递就全部都送到了。

另外，由于这块开发板本身不带有存储空间，所以还需要一张至少 2GB 的 MicroSD 存储卡用于存储构建完成的系统镜像。

硬件连接

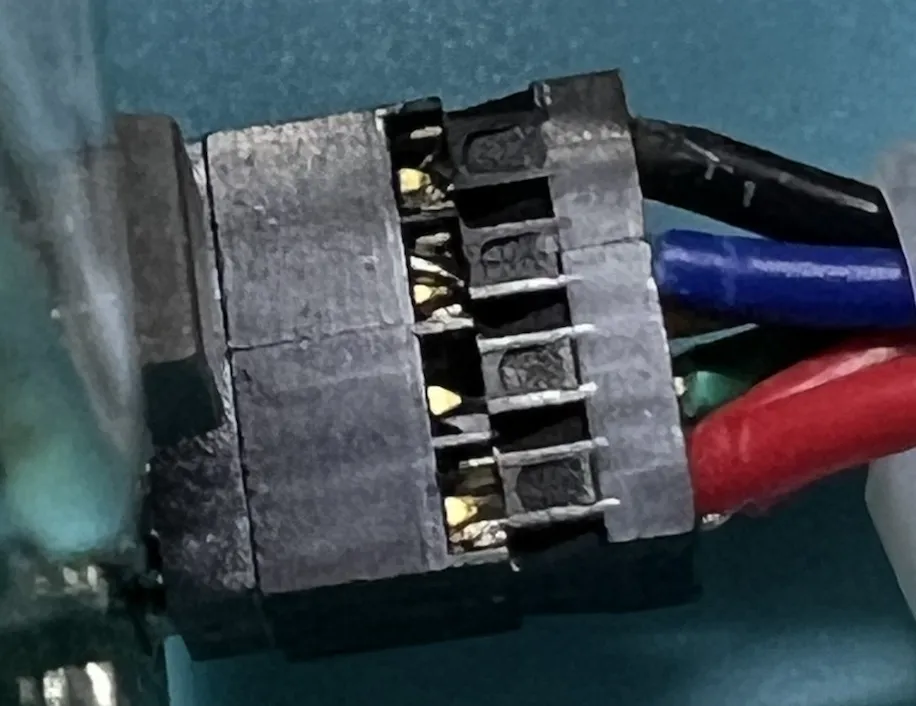

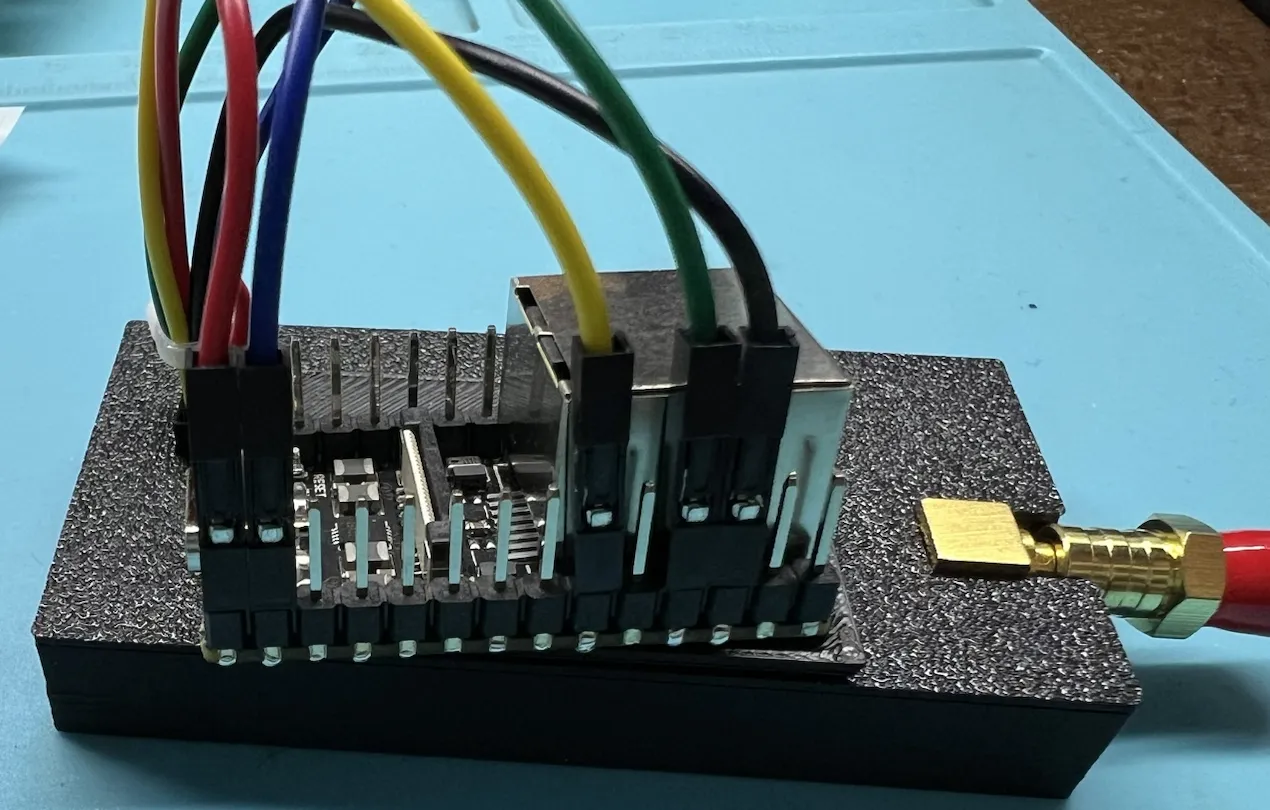

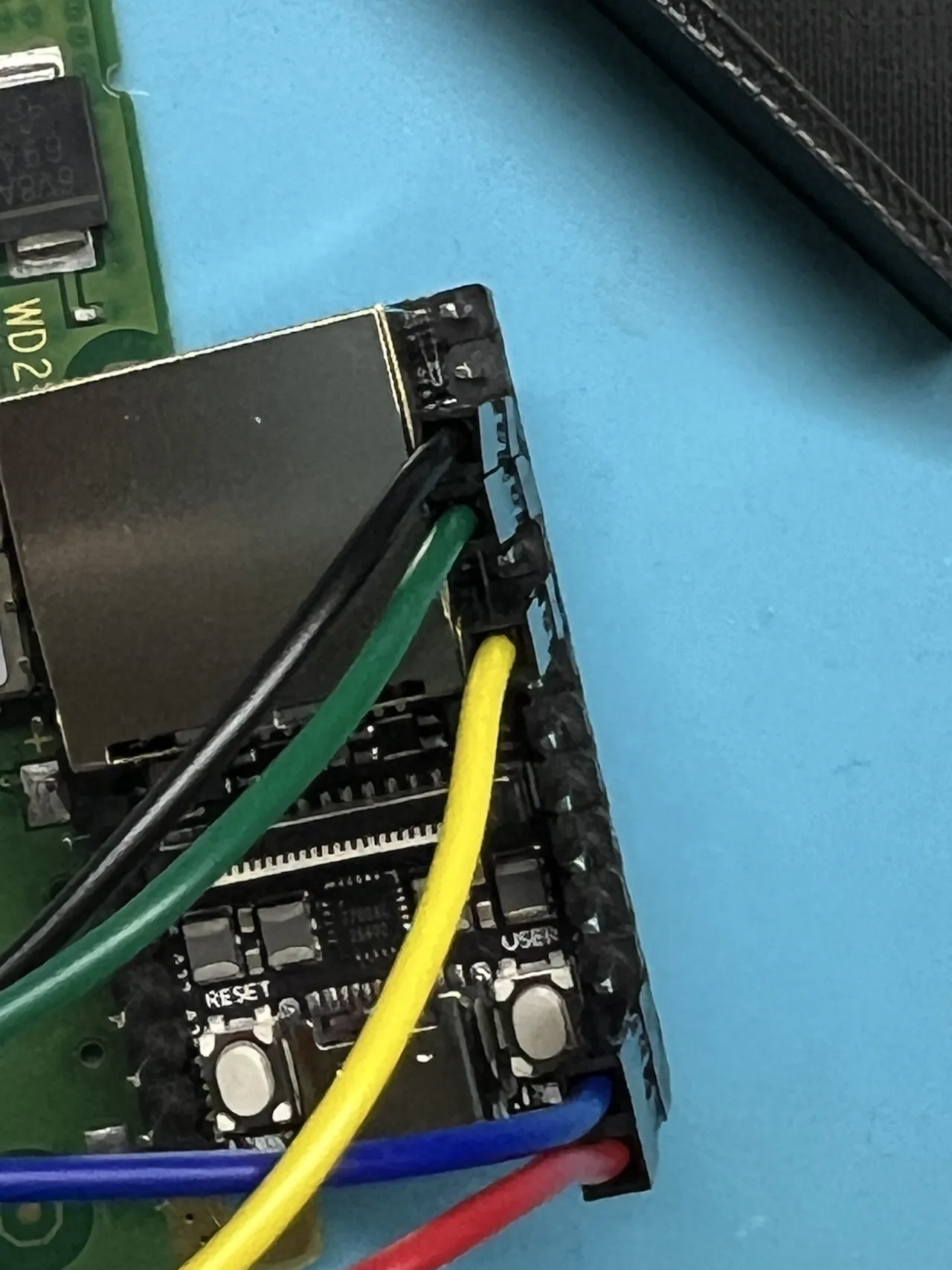

硬件的连接非常简单，只需要参考对应的图示将需要的脚位连接在一起就行。

在 LicheeRV-Nano (E) 的默认设置中：

• GPIOA 28 & 29 工作在 UART 模式下，默认是 UART 1 (/dev/ttyS1) ；
• GPIOA 14 是 GPIO ，高电平时会点亮 用户 LED。

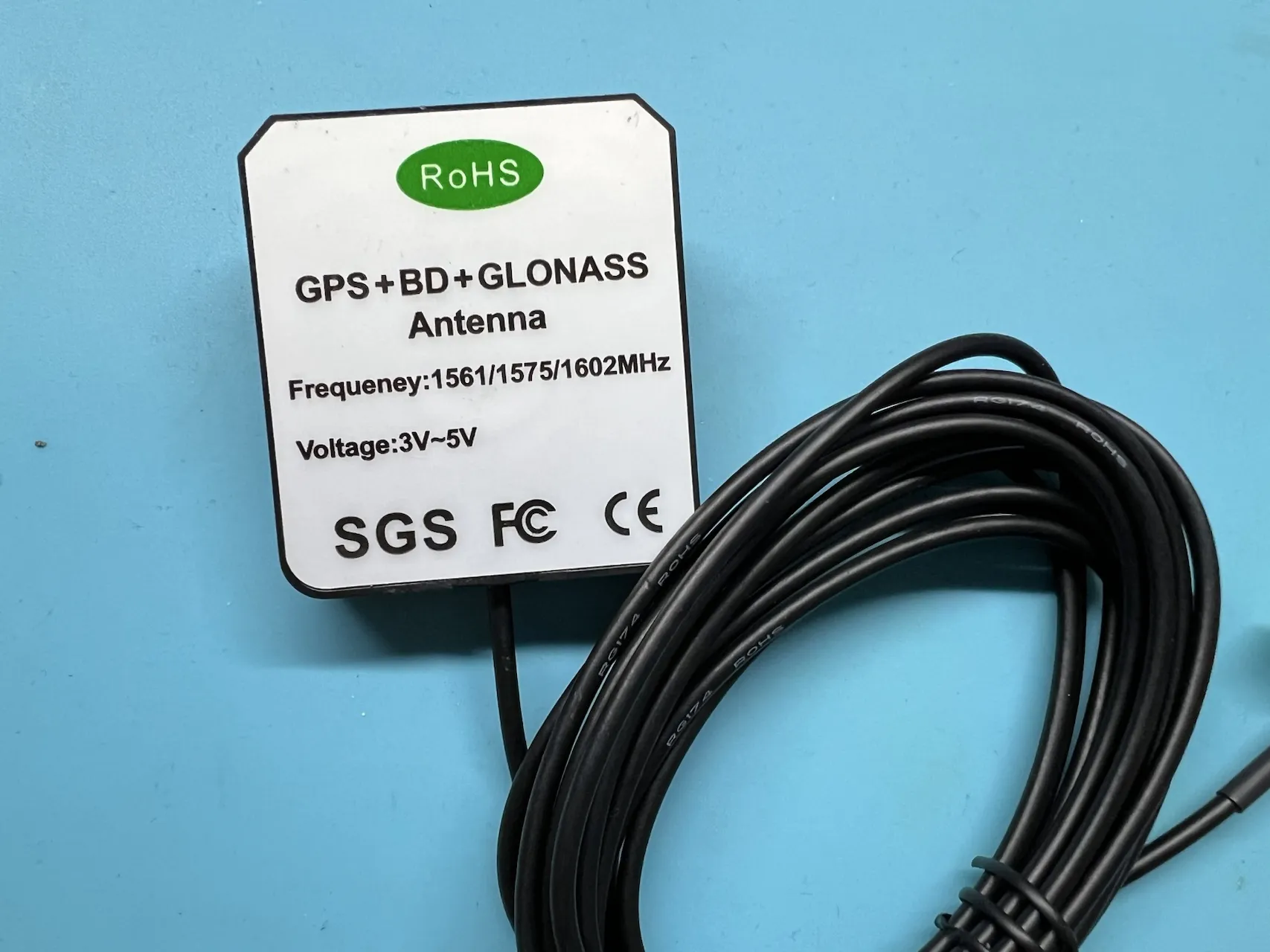

我使用的是 3V-5V 供电电压范围的有源卫星天线，所以可以直接并联使用 3.3V 主供电。

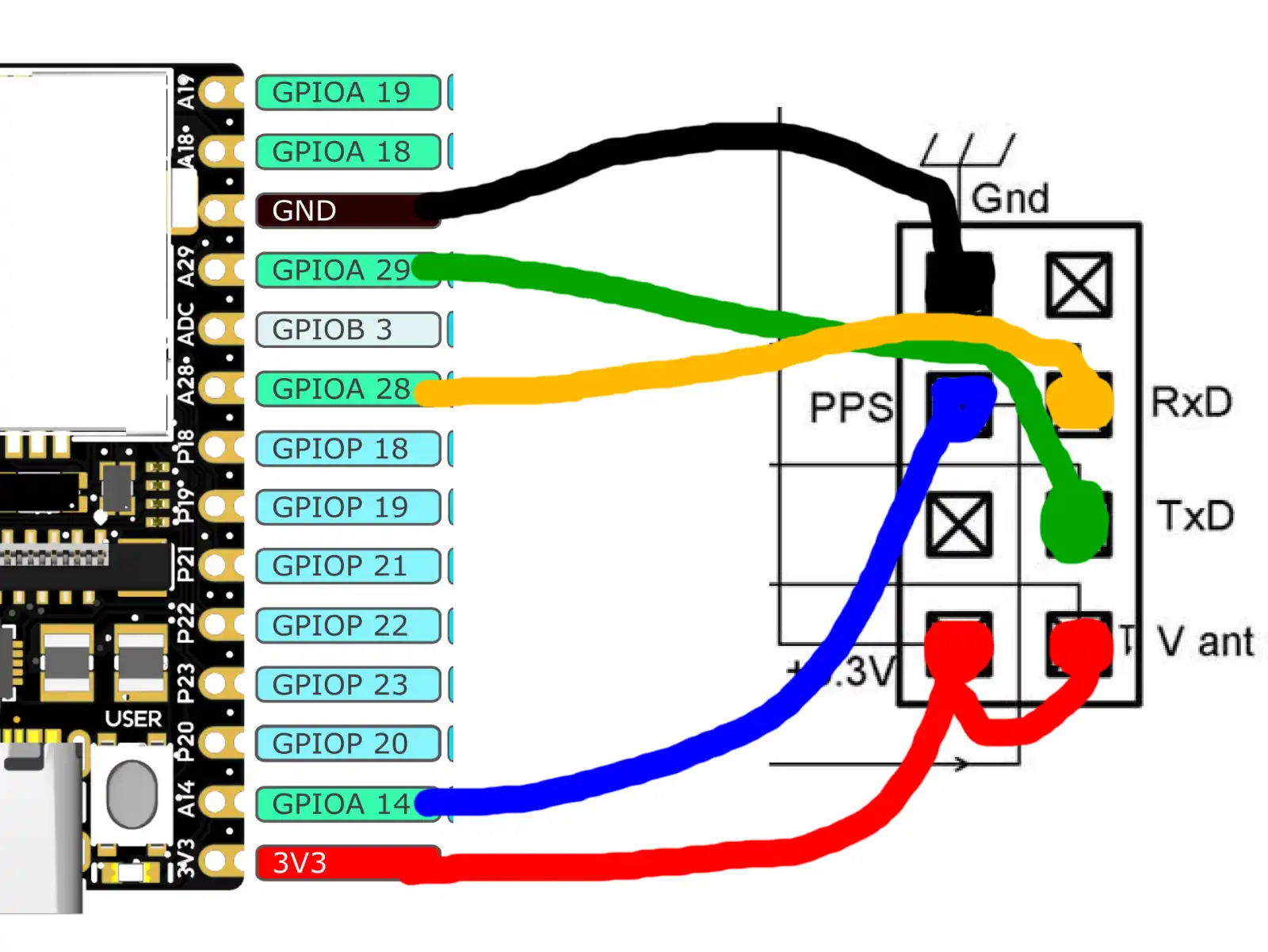

因此，依照示意图这样连接可以尽可能减少需要改动的部分。当然如果您有其他的需要（例如连接多个 GNSS 模块，或是接收多路 PPS 输入，或是使用不同工作电压的天线），也完全可以依据您实际的需要进行对应的调整。

系统构建

根据参考博客，系统构建主要有三个重要工作：安装相关软件包、准备内核驱动、调整设备树。

安装相关软件包

软件包的构建系统基于 buildroot ，所以需要先进入项目仓库的 buildroot 目录。

主要用到的软件有这些：

• gpsd 用于与 GNSS 模块通讯，获得日期时间数据（需要启用 UBX 协议）
• pps-tools 用于测试 PPS 脉冲是否成功产生并被正确接收
• chrony 用于校准系统时钟，并提供 NTP 服务
• linuxptp 用于锁定网卡时钟，以提供 PTP 服务

make menuconfig 打开配置页面，去相关的位置调整各个软件包的选项。

同时为了精简构建出来的镜像，我去掉了一些不被需要的软件包，例如 Python 3 ，以及 ntp （但不确定 ntp 会被什么依赖重新启用，似乎在构建完成的镜像中它依然存在）。

配置文件如果不保存，那么下一次 defconfig 时它就会被覆盖。所以需要将调整后的配置内容保存为 configs/cvitek_SG200X_musl_riscv64_defconfig 这个文件。

除了配置软件包外，还需要准备给这些软件使用的配置文件。我在 board/cvitek/SG200X/overlay/etc 里创建了这些文件：

1
2
3
4
5
6
7
8
9
10
11

driftfile /var/lib/chrony/chrony.drift
ntsdumpdir /var/lib/chrony
logdir /var/log/chrony
maxupdateskew 100.0
rtcsync
makestep 1 3

refclock SHM 0 refid NMEA offset 0.000 precision 1e-3 poll 0 filter 3
refclock PPS /dev/pps0 refid PPS lock NMEA offset 0.0 poll 3 trust

allow all

1
2
3
4
5
6
7
8

[global]
time_stamping         hardware
serverOnly            1
priority1             120
clockClass            6
timeSource            0x20

[eth0]

同时，由于这个仓库的 GPSD 默认的启动配置不会包含 -n 选项（并且 buildroot 没法配置它），从而导致数据无法发送到 SHM 导致 chrony 无法读取当前时间，所以需要使用特调过的文件替换掉它（这个文件需要可执行权限，也就是 chmod +x ）：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40

#!/bin/sh
#
# Starts the gps daemon.
#

NAME=gpsd
DAEMON=/usr/sbin/$NAME
DEVICES="/dev/ttyS1 /dev/pps0"
PIDFILE=/var/run/$NAME.pid

start() {
        printf "Starting $NAME: "
        start-stop-daemon -S -q -p $PIDFILE --exec $DAEMON -- -P $PIDFILE $DEVICES -n && echo "OK" || echo "Failed"
}
stop() {
        printf "Stopping $NAME: "
        start-stop-daemon -K -q -p $PIDFILE && echo "OK" || echo "Failed"
        rm -f $PIDFILE
}
restart() {
        stop
        start
}

case "$1" in
  start)
        start
        ;;
  stop)
        stop
        ;;
  restart|reload)
        restart
        ;;
  *)
        echo "Usage: $0 {start|stop|restart}"
        exit 1
esac

exit $?

对于 PTP 服务器来说，还需要调整一下网卡的配置，以尽可能减小延迟（这个文件也需要可执行权限）：

1
2
3

#!/bin/sh

/usr/sbin/ethtool -C eth0 tx-usecs 0 rx-usecs 0

准备内核驱动

与一般的 buildroot 项目不同的是，这个仓库的内核是在项目仓库目录的 linux_5.10 目录中单独被构建的。它的配置文件是 build/boards/sg200x/sg2002_licheervnano_sd 目录中的 linux 目录中的 sg2002_licheervnano_sd_defconfig 。

内核部分的改动主要是增加 PPS 的驱动以及 PTP 相关的驱动：

• PPS 用于接收来自 GNSS 模块的稳定秒脉冲，使用来自 GPIO 的 PPS 信号输入。
• PTP 用于向局域网内的设备提供高精度的时间服务。

因为项目现有的内核配置改动似乎有一些超出控制，所以不能把它挪到 linux 目录中执行 make menuconfig ，否则会破坏掉现有的配置选项导致构建失败。因此直接在文件末尾追加这些内容：

1
2
3
4
5
6
7

# PPS
CONFIG_PPS=y
CONFIG_PPS_CLIENT_GPIO=y

# PTP
CONFIG_PTP_1588_CLOCK=y
CONFIG_NETWORK_PHY_TIMESTAMPING=y

调整设备树

因为使用了开发板的默认设置，所以设备树上只需要添加一个 pps-gpio 的绑定就行。参考 PPS-GPIO 的定义，在 build/boards/sg200x/sg2002_licheervnano_sd 目录中的 dts_riscv 目录中的 sg2002_licheervnano_sd.dts 文件中添加所需的内容：

1
2
3
4
5

pps {
    gpios = <&porta 14 GPIO_ACTIVE_HIGH>;

    compatible = "pps-gpio";
};

调整完这些配置后，就可以使用 defconfig 加载新的配置，然后使用 build_all 命令来构建完整的系统镜像文件了。

构建完成的是 .img 格式的文件，可以直接用 balena etcher 之类的工具将它写入存储卡中。如果您下载的是 .tar.xz 格式的压缩文件，则可以将其中的 .img 文件解压出来后执行一样的写入步骤。

调试

其实到这一步构建出的镜像就可以直接用于提供 NTP 服务了（只要确保连线正确）。但为了对可能需要调整的部分进行进一步的测试，系统保留了 SSH 的功能，您可以使用 用户名 root 与 密码 candinya 连接到开发板执行相关的工作。例如：

• 使用 ppstest /dev/pps0 检查 PPS 信号是否正常产生
• 使用 cgps 检查 GNSS 模块的状态
• 使用 chronyc sources 和 chronyc tracking 检查 chrony 的时间锁定状态

您可以使用 vi 编辑相关程序的配置文件，以确认不同参数对其功能的影响。

当 GNSS 模块完成卫星锁定后，您应当可以看见每当 PPS 脉冲产生时，开发板的 用户 LED 都会闪烁一次：

一切正确工作后，您也可以在局域网设备上使用相关的工具测试 NTP 服务。

总结

至此，一个微型的 GNSS 授时时钟服务器已经被成功建立，它提供 NTP 服务用以让网络上的设备可以获得较为精准的时间。

这块开发板的网卡理论上拥有对 PTP 协议的硬件支持，但截至发稿时，我依然没能成功解决网卡时钟异常跳动和过滤器无法启动的问题，所以您可以先将文中的 PTP 相关部分直接忽略。我创建了一个 issue 用于跟踪相关的进展，如果您有任何进展或是补充，欢迎随时在此处跟进。

总的来说，这次只是一个简单的组装测试，没有专门针对性能进行调优，并且 GNSS 模块的 PPS 误差相比起 OCXO 和 原子钟 来说依然显得较为显著，我也没有针对 CPU 进行负载配置，这使得当前的实现依然具有一定的优化与提升空间。下一步的开发计划主要集中在修复 PTP 协议支持的问题、提升时间的稳定度和想办法连接小屏幕来显示实时时间上，如果有较为可观的进展，我会发一篇新的文章用于跟进。

非常感谢您的阅读。时值新春佳节，预祝您在新的一年里身体健康，诸事顺遂。
